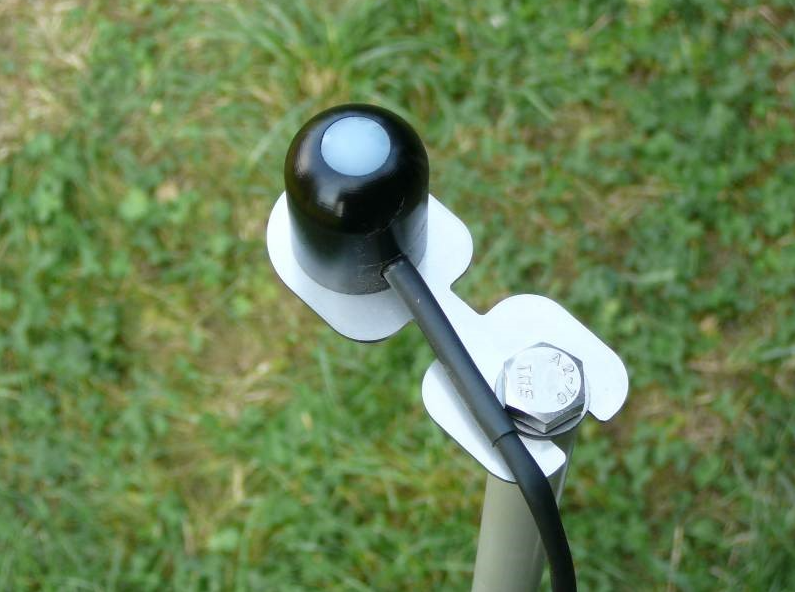

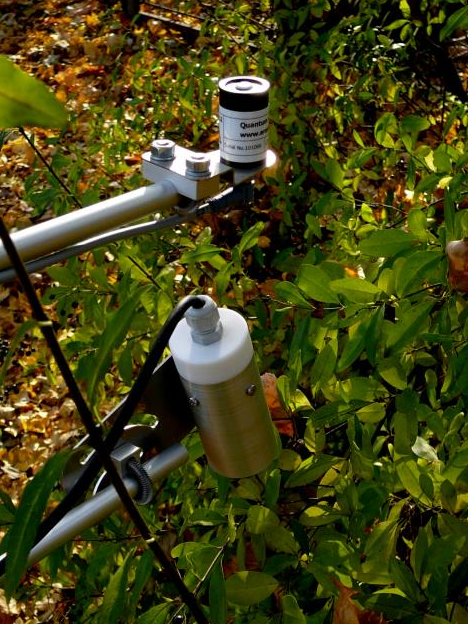

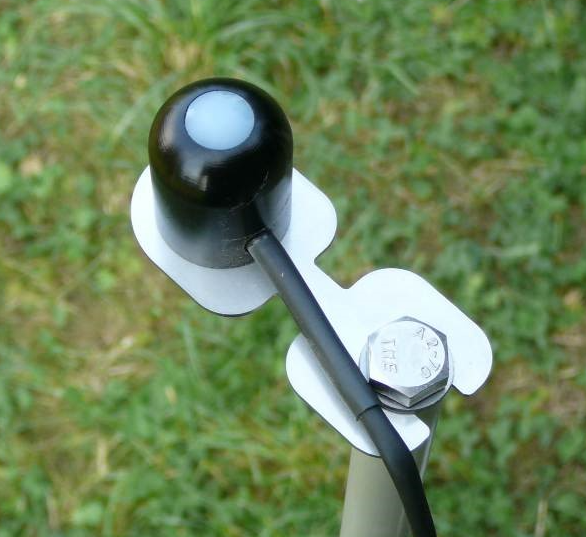

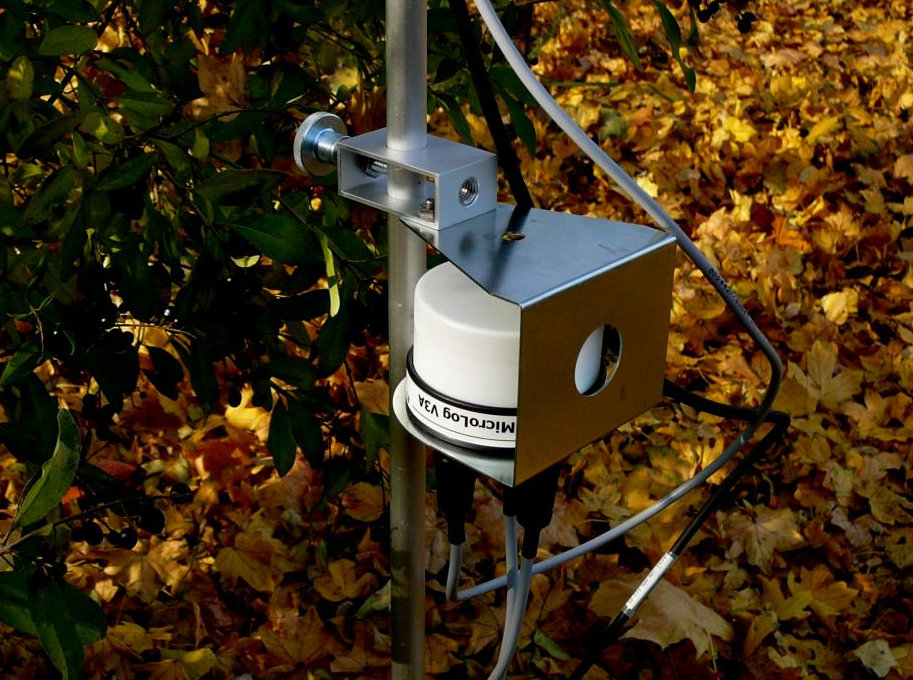

MicroLog V3A s infrateplomerom Apogee IR a senzorom PAR radiácie

Odolné zariadenie na dlhodobý a spoľahlivý kontinuálny záznam intenzity fotosynteticky aktívnej radiácie a jej odozvy vo forme povrchovej teploty olistenia.

Meria povrchovú teplotu listov prostredníctvom IR termometra Apogee a taktiež intenzitu fotosynteticky aktívneho žiarenia. Datalogger V3A je charakteristický veľmi vysokou odolnosťou a vodotesnosťou. Z tohto dôvodu, je zariadenie možné bez obáv inštalovať do najťažších terénnych podmienok. Prístupnosť dát je riešená cez infračervený dátový prenos, čo je veľkou prednosťou nášho produktu najmä pri sťahovaní údajov v terénnych podmienkach, kde fyzické pripájanie dátového kábla (napr. micro USB) môže spôsobiť poškodenie zariadenia (potenciálne preniknutie vlhkosti, vody, do zariadenia). Zariadenie sa dodáva aj so statívom.

Výdrž batérie až 5 rokov, a pamäť záznamníka minimálne 2 roky pri hodinových intervaloch merania.

IrDA/USB dátový kábel nie je súčasťou dodávky.

Používateľská príručka dataloggera V3A (Eng.) Datasheet PAR senzora EMS12 (Eng.)

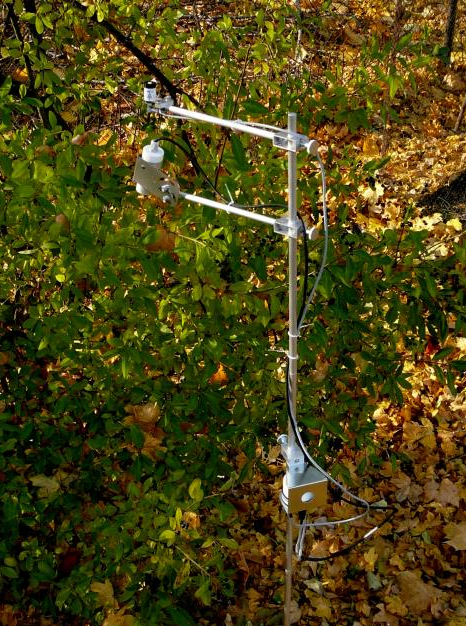

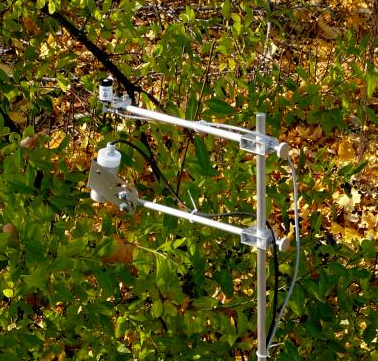

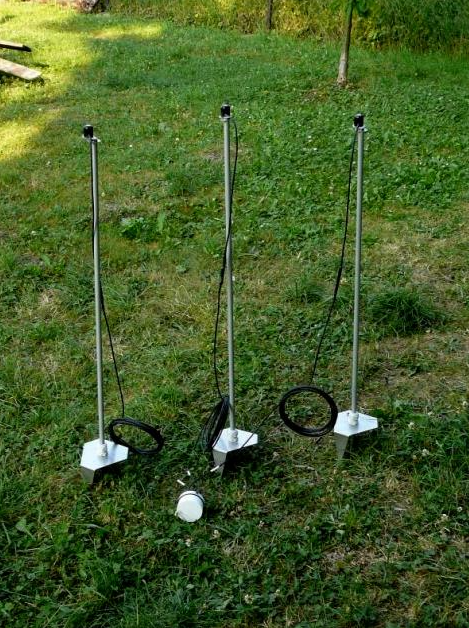

MicroLog V3A so senzormi PAR radiácie

Odolné zariadenie na dlhodobý a spoľahlivý kontinuálny záznam intenzity fotosynteticky aktívnej radiácie

Meria intenzitu fotosynteticky aktívneho žiarenia (PAR) prostredníctvom troch senzorov. Ideálne riešenie pre sledovanie PAR napríklad v líniovom transekte, alebo vo vertikálnych etážach porastu. Datalogger V3A je charakteristický veľmi vysokou odolnosťou a vodotesnosťou. Z tohto dôvodu, je zariadenie možné bez obáv inštalovať do najťažších terénnych podmienok. Prístupnosť dát je riešená cez infračervený dátový prenos, čo je veľkou prednosťou nášho produktu najmä pri sťahovaní údajov v terénnych podmienkach, kde fyzické pripájanie dátového kábla (napr. micro USB) môže spôsobiť poškodenie zariadenia (potenciálne preniknutie vlhkosti, vody, do zariadenia). Zariadenie sa dodáva aj so statívom.

Výdrž batérie až 5 rokov, a pamäť záznamníka minimálne 2 roky pri hodinových intervaloch merania.

IrDA/USB dátový kábel nie je súčasťou dodávky.

Používateľská príručka dataloggera V3A (Eng.) Datasheet PAR senzora EMS12 (Eng.)

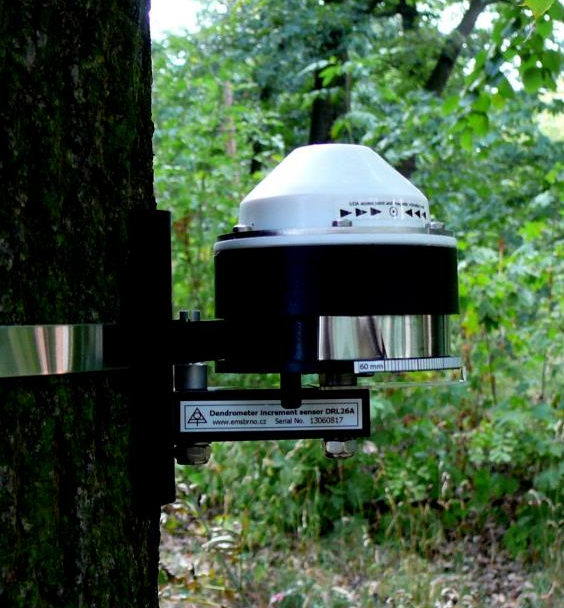

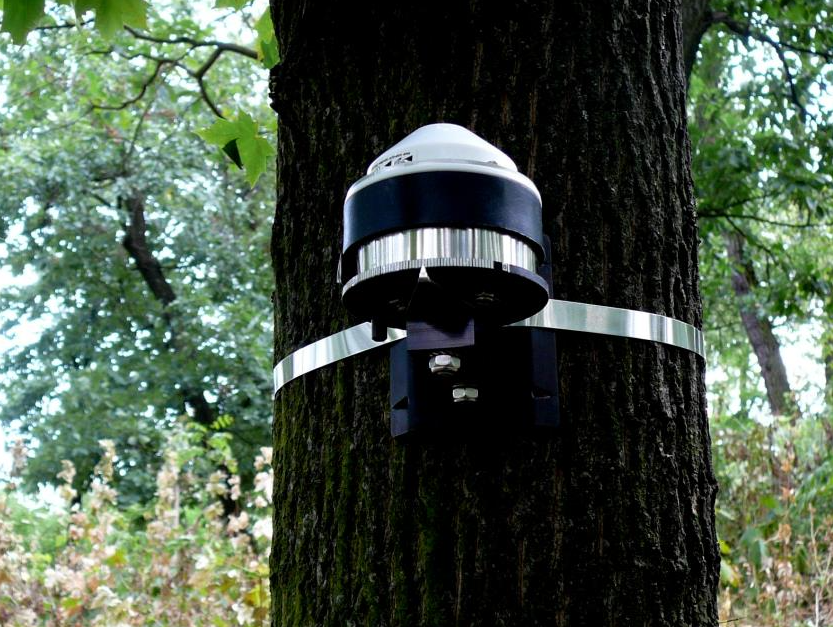

Dendrometer DRL26D - automatický senzor a datalogger obvodového prírastku drevín

DRL26D je citlivý snímač pre dlhodobé a presné sledovanie zmien obvodu kmeňa stromov s integrovaným dataloggerom; určený pre priemery kmeňov väčšie ako 8 cm.

Kontinuálne monitorovanie prírastku kmeňov stromov pomocou dendrometrov je efektívnym nástrojom pre terénne meranie, ktoré poskytuje informácie o raste, vodnom strese či zamrznutí kmeňa. DRL26C z technického hľadiska nevyžaduje údržbu a jeho spotreba energie na chod je minimálna. V doplnení s meraním vodného potenciálu pôdy poskytuje realistický obraz pôsobiaceho stresu suchom a odozvu druhov drevín na neho.

Výdrž batérie až 5 rokov, a pamäť záznamníka minimálne 5 rokov.

IrDA/USB dátový kábel nie je súčasťou dodávky.

Nerezová páska ST20 (20 m) obopínajúca kmeň, nie je súčasťou dodávky

Datasheet (Eng.) Používateľská príručka (Eng.)

Sap Flow Systémy

Ponúkané systémy na meranie transpiračného prúdu (Sap Flow) od firmy Environmental Measuring Systems sú overené vyžívaním širokou vedeckou komunitou po celom svete. Sú založené na metóde tepelnej bilancie (THB method) s jasným teoretickým základom. Výstup prietokového snímača je v kilogramoch za hodinu (kg h-1) na rastlinu. V súčasnosti sú v ponuke dva rôzne systémy: pre malé priemery (od 6 do 20 mm) a pre veľké stromy s priemerom kmeňov nad 12 cm. Oba systémy využívajú striedavý prúd a konštantnú dT.

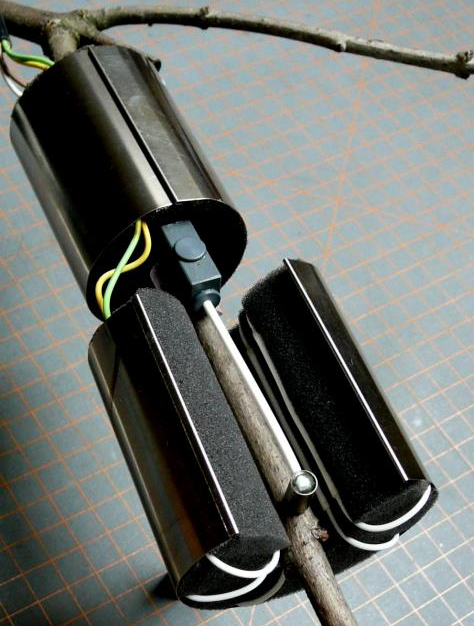

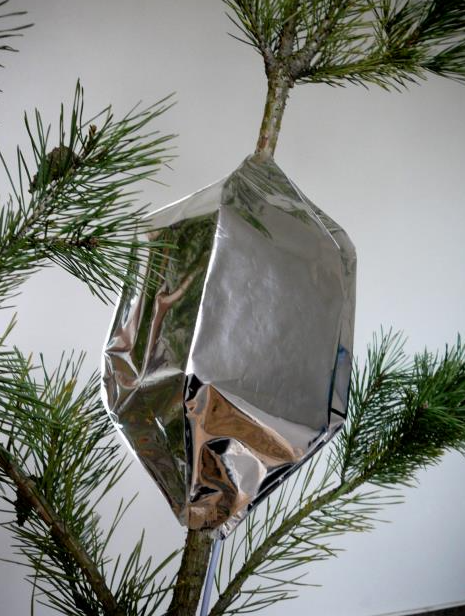

Sap Flow - malé kmene (baby Sap Flow)

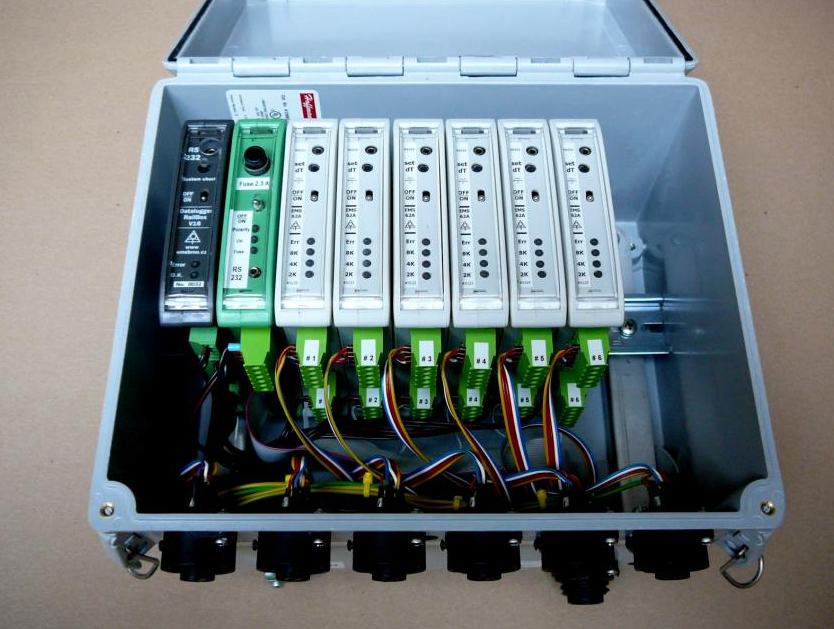

Princíp merania je založený na metóde kmeňovej tepelnej bilancie s externým ohrevom a snímaním vnútornej teploty (Lindroth a kol. 1995, Čermák a kol. 2004). Snímač sa skladá z dvoch obdobných cylindrických častí. Každá časť obopína stonku pomocou tepelne izolačnej peny. Jedna časť obsahuje lineárne výhrevné prvky, ktoré sú k stonke jemne pritlačené mäkkou penou. Ihlový termočlánok je do stonky aplikovaný v radiálnom smere na úrovni horného okraja vykurovacích telies (v smere pohybu vody). Druhý valec je bez ohrievacích prvkov – len pokrýva referenčný ihlový termočlánok umiestnený vzhľadom na tepelnú symetriu. Voda prechádzajúca pozdĺž snímača sa ohrieva a zvýšenie teploty sa meria pomocou termočlánkov keď voda opúšťa vykurovaný priestor. Spätná väzba modulu EMS62 udržiava teplotný rozdiel na prednastavenej úrovni 2K alebo 4K (alebo 8K pri module EMS62A). Teda, vstupný príkon je priamo úmerný množstvu vody prechádzajúcej snímačom vyjadrenom v kg h-1. Stále však existuje časť energie, ktorá je rozptýlená tepelnými stratami snímača. Merací systém zahŕňa riadiaci modul EMS62, Sap Flow senzor (snímač) SF60, radiačný kryt, pripojovacie káble a datalogger. Dostupné sú sap flow snímače dvoch dimenzií podľa hrúbky kmeňa (kmienka), a to pre 6 až 12 mm alebo 10 až 20 mm). Zariadenie je navrhnuté a konštruované s dôrazom na maximálnu energetickú účinnosť za účelom šetrenia batérie. Spotreba energie je priamo úmerná výkonu kúrenia/ohrievania.

Lindroth, A., Cermak, J., Kucera, J., Cienciala, E., & Eckersten, H. (1995). Sap flow by the heat balance method applied to small size Salix trees in a short-rotation forest. Biomass and bioenergy, 8(1), 7-15.
Čermák, J., Kučera, J., & Nadezhdina, N. (2004). Sap flow measurements with some thermodynamic methods, flow integration within trees and scaling up from sample trees to entire forest stands. Trees, 18(5), 529-546.

konštantná dT (2, 4 alebo 8 K)

dve veľkosti snímača (6 až 12 mm a 10 až 20 mm)

výstup v kg h-1

flexibilné externé vyhrievanie

elektronické moduly v jenom boxe s dataloggerom

vhodné pre solárne napájanie

Datasheet (Eng.) Používateľská príručka (Eng.) Návod na inštaláciu (Eng.)

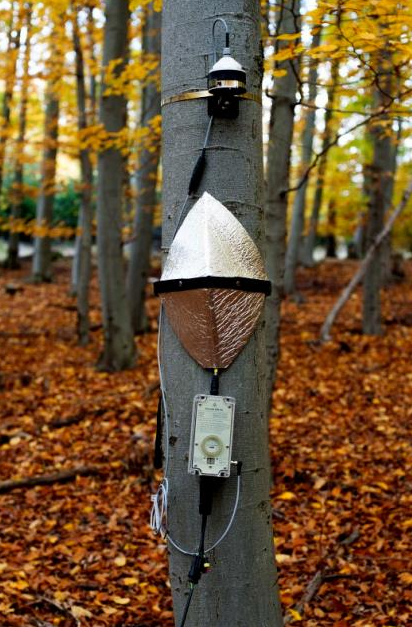

Sap Flow – veľké kmene

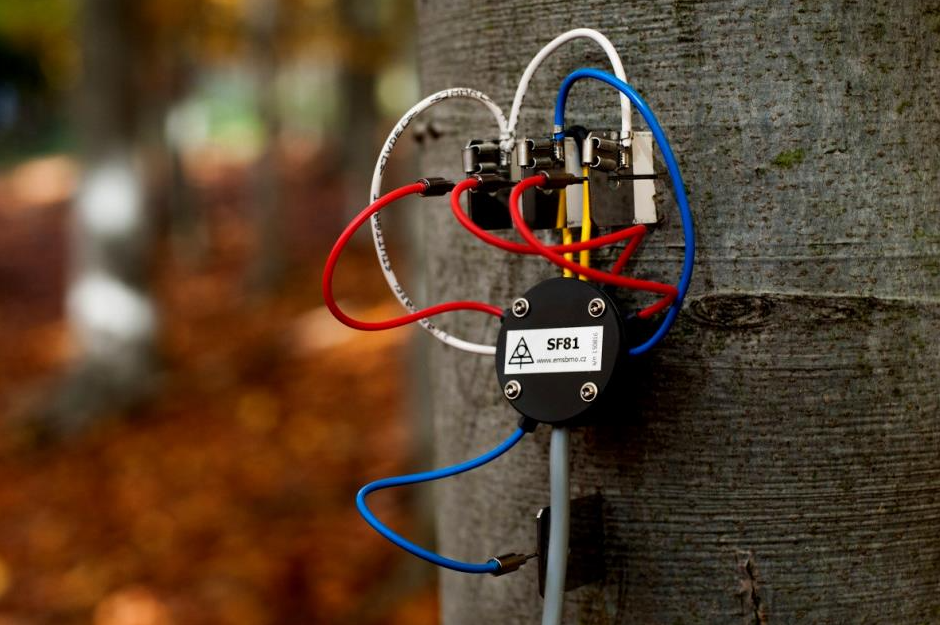

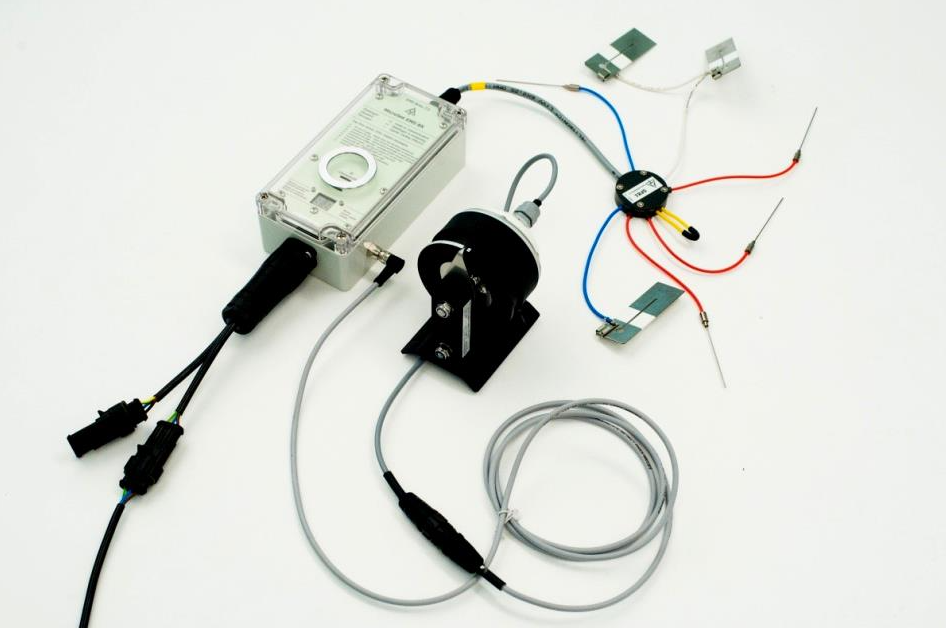

EMS81 je najnovšou verziou systému vyvinutého firmou Environmental Measurin System pre meranie transpiračného prúdu stromov, ktorý je založený na využití metódy tepelnej bilancie (THB method; Čermák et al. 2004). Od ustanovenia základného princípu v roku 1973 bolo prístrojové vybavenie systému výrazne inovované a teoretické východisko bolo rozvinuté a overené. Najvýznamnejšou prednosťou využitého prístupu je priame zahrievanie relatívne veľkého objemu xylému, čo prináša vysokú presnosť stanovenia prietoku transpirovanej vody (sap flow). Meracia jednotka je výrazne sofistikovaná, čo sa čiastočne odráža na obstarávacích nákladoch, avšak základná teória je jasná, bez akýchkoľvek neistých empirických parametrov (Tatarinov et al. 2005) a bez potreby terénnej kalibrácie. Najnovší systém EMS81 umožňuje pripojenie snímača pre nepretržité meranie prírastku kmeňa (dendrometer DRL26E). Toto prídavné zariadenie synergicky zvyšuje výpovednú hodnotu meraných dát (nepriame stanovenie vodného potenciálu kmeňa, výpočet WUE – water use efficiency/účinnosť využitia vody stromom...). Merací systém sa skladá z riadiacej jednotky MicroSet8X, sap flow senzoru SF, sady nerezových elektród, ochranných štítov proti poveternostným vplyvom a prepojovacích káblov a zdroja.

Čermák, J., Kučera, J., & Nadezhdina, N. (2004). Sap flow measurements with some thermodynamic methods, flow integration within trees and scaling up from sample trees to entire forest stands. Trees, 18(5), 529-546.
Tatarinov, F. A., Kučera, J., & Cienciala, E. (2005). The analysis of physical background of tree sap flow measurement based on thermal methods. Measurement science and Technology, 16(5), 1157.

pre kmene priemerov od 12 cm

konštantný teplotný rozdiel dT (1, 2 alebo 3 K)

bez prehrievania tkanív

výstup v kg h-1 na strom; nezávisle na radiálnom profile

zabudovaný vstup pre dendrometer (snímač prírastku a zmien obvodu kmeňa)

integrovaný datalogger

vhodné pre solárne napájanie

Datasheet (Eng.) Používateľská príručka (Eng.) Návod na inštaláciu (Eng.)

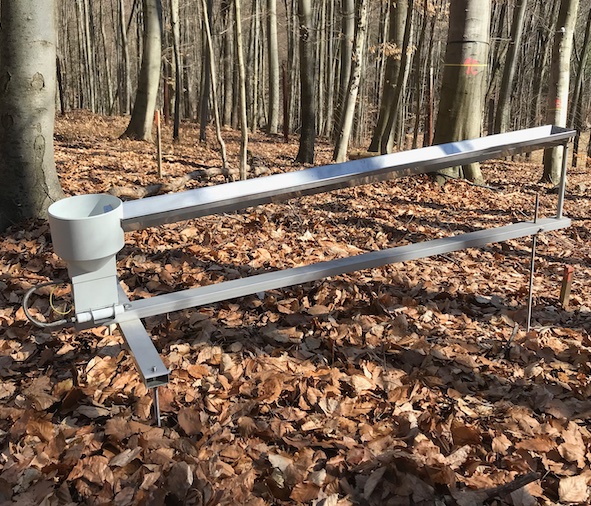

Porastový automatický zrážkomer s dataloggerom Minikin ERi

Špičkové zariadenie na meranie a dlhodobý kontinuálny monitoring porastových zrážok resp. intercepcie zrážok.

Nenahraditeľné zariadenie vo výskume vodnej bilancie konkrétnej plochy, lesa, či lokality. Meria úhrn a intenzitu tekutých atmosférických zrážok, ktoré prepadnú cez korunu porastu (tzv. porastové zrážky). Zariadenie pozostáva z jednokanálového dataloggeru Minikin ERi, zrážkového senzora Pronamic Pro so sklápacou zrážkomernou lyžicou a 100 cm dlhým nerezovým líniovým kolektorom porastových zrážok . Zariadenie dokáže určiť úhrn zrážok prepadnutých korunovým priestorom resp. priestorom stromovej či krovitej etáže. Tým dokáže určiť reálny úhrn zrážok padnutých na povrch pôdy. Nenahraditeľné zariadenie vo výskume vodnej bilancie konkrétnej plochy, lesa, či lokality. Datalogger zariadenia je záznamník impulzov, zaznamenávajúci sklopenia mernej lyžice. Datalogger teda zaznamenáva aktuálny čas pri sklopení lyžice (impulz), nie počet impulzov počas špecifického časového intervalu. Tým sa zabezpečuje minimalizácia spotreby el. energie (výdrž batérie až 5 rokov). Zariadenie poskytuje veľmi presné časové rozlíšenie pre analýzu dynamiky zrážok. v rôznych kombináciách. Vodotesné telo dataloggeru. Infračervený dátový prenos.

Výdrž batérie až 5 rokov, pamäť záznamníka na 18 000 časových impulzov.

IrDA/USB dátový kábel nie je súčasťou dodávky.

Datasheet (Eng.)
